DAFTAR ISI

1. Jurnal

2. Alat dan Bahan

3. Rangkaian Simulasi

4. Prinsip Kerja Rangkaian

5. Video Rangkaian

6. Analisa

7. Link Download

1. Jurnal [Kembali]

2. Alat dan Bahan [Kembali]

1. Panel DL 2203C
2. Panel DL 2203D
3. Panel DL 2203S

        4. Jumper

1.

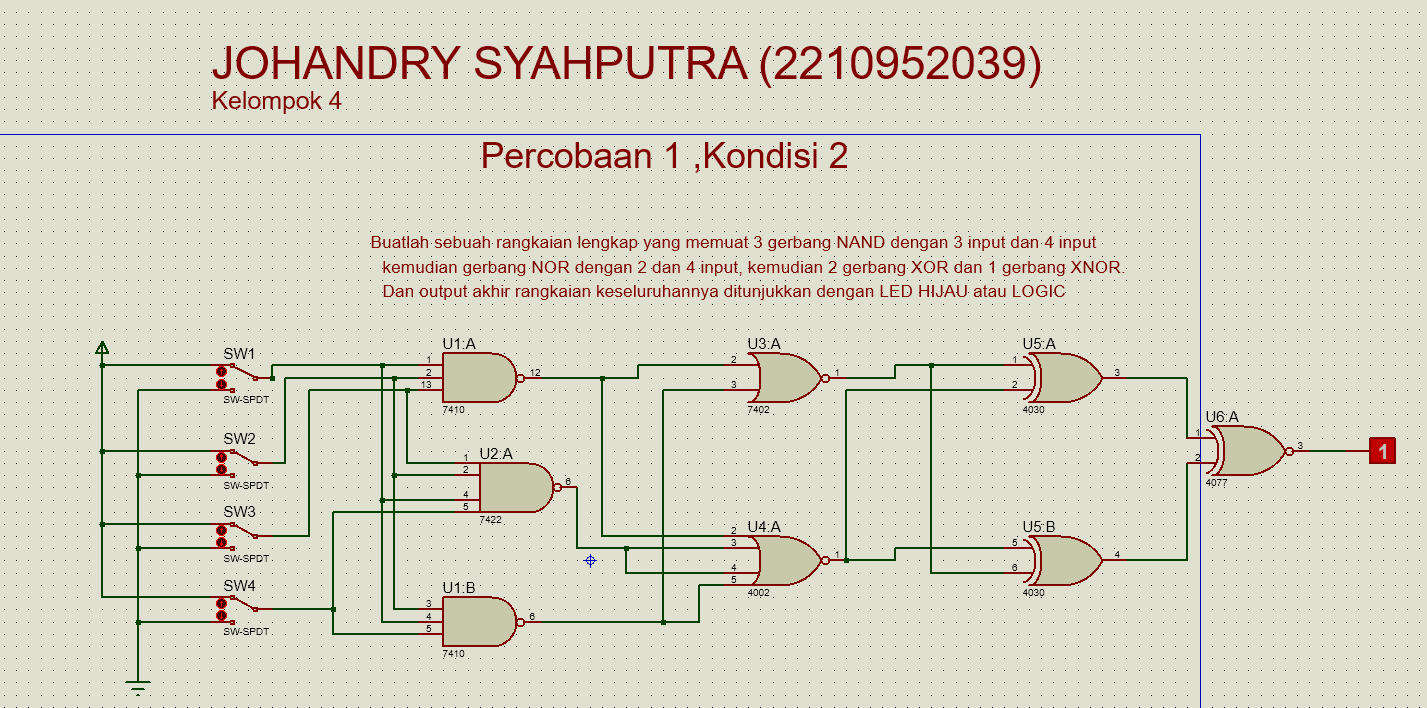

3. Rangkaian Simulasi [Kembali]

4. Prinsip Kerja Rangkaian [Kembali]



Multivibrator pada rangkaian ini hanya mempunyai satu keadaan

stabil.

Waktu

perubahan

dari kondisi tidak stabil ke kondisi stabil disebut kuasi stabil dan ditentukan oleh rangkaian RC.

kuasi stabil terjadi ketika suatu keadaan

stabil dipicu ke keadaan lain.

   Percobaan ini merupakan percobaan 3 kondisi 9 dimana terdapat rangkaian monostabil dengan kapasitor 0,1 mF dan resistor 10 k ohm.Rangkaian monostabil adalah rangkaian yang stabil pada suatu kondisi tertentu.Yang dimaksud dengan kestabilan suatu kondisi adalah ketika masukan pada rangkaian awalnya berlogika 1 dan kemudian masukan tersebut diganti atau diubah menjadi berlogika 0, maka bentuk gelombang yang semula 1 turun menjadi 0 namun hanya sesaat atau beberapa saat.Sedangkan karena akan kembali ke keadaan stabil semula, yaitu jika nilainya 1 maka dikatakan dalam keadaan stabil.Pergerakan sesaat bentuk gelombang dipengaruhi oleh kapasitor yang menyimpan energi.Pada rangkaian pengujian yang ditunjukkan, digunakan 2 gerbang logika, yaitu 2 gerbang NAND.Input salah satu gerbang NAND 1 dihubungkan ke output gerbang NAND kedua.Rangkaian multivibrator monostabil ini erat kaitannya dengan rangkaian RC.Jika nilai kapasitor besar (kapasitor penuh), maka akan terjadi pembusukan yang menyebabkan LED mati.Karena percobaan ini menggunakan nilai kapasitor yang cukup rendah, maka tidak terjadi penurunan tegangan pada rangkaian sehingga arus yang mengalir cukup untuk menyalakan LED, sehingga LED dapat terus menyala.Namun jika nilai kapasitornya besar maka drop tegangannya juga akan besar sehingga tidak ada arus untuk menyalakan LED.

5. Video Rangkaian [Kembali]

6. Analisa [Kembali]

Percobaan 1

1.1. Analisa percobaan output pada tabel pertama percobaan 1

Jawab :

        Ada input yang digunakan pada rangkaian yaitu B1 dan B0 dengan gerbang logika yang digunakan yaitu NOT,AND,OR,XOR,NAND,NOR,XNOR serta output yang digunakan sebagai logic probe ada 7 yaitu H1 - H7

1. Input B1 dan B0: Dua input biner yang dapat bernilai 0 atau 1.

2. Operasi NOT: Operasi NOT dilakukan pada input B0, menghasilkan output yang merupakan kebalikan dari B0.

   • Jika B0 = 0, maka NOT = 1.
   • Jika B0 = 1, maka NOT = 0.

3. Operasi 2 input AND: Operasi AND memerlukan kedua input B1 dan B0 bernilai 1 untuk menghasilkan output 1.

   • Baris 1: 0 AND 0 = 0.
   • Baris 2: 0 AND 1 = 0.
   • Baris 3: 1 AND 0 = 0.
   • Baris 4: 1 AND 1 = 1.

4. Operasi 2 input OR: Operasi OR memerlukan salah satu input bernilai 1 untuk menghasilkan output 1.

   • Baris 1: 0 OR 0 = 0.
   • Baris 2: 0 OR 1 = 1.
   • Baris 3: 1 OR 0 = 1.
   • Baris 4: 1 OR 1 = 1.

5. Operasi 2 input XOR: Operasi XOR menghasilkan output 1 jika kedua input berbeda.

   • Baris 1: 0 XOR 0 = 0.
   • Baris 2: 0 XOR 1 = 1.
   • Baris 3: 1 XOR 0 = 1.
   • Baris 4: 1 XOR 1 = 0.

6. Operasi 2 input NAND: Operasi NAND adalah kebalikan dari AND, menghasilkan 0 hanya jika kedua input 1.

   • Baris 1: 0 NAND 0 = 1.
   • Baris 2: 0 NAND 1 = 1.
   • Baris 3: 1 NAND 0 = 1.
   • Baris 4: 1 NAND 1 = 0.

7. Operasi 2 input NOR: Operasi NOR adalah kebalikan dari OR, menghasilkan 1 hanya jika kedua input 0.

   • Baris 1: 0 NOR 0 = 1.
   • Baris 2: 0 NOR 1 = 0.
   • Baris 3: 1 NOR 0 = 0.
   • Baris 4: 1 NOR 1 = 0.

8. Operasi 2 input XNOR: Operasi XNOR menghasilkan 1 jika kedua input sama.

   • Baris 1: 0 XNOR 0 = 1.
   • Baris 2: 0 XNOR 1 = 0.
   • Baris 3: 1 XNOR 0 = 0.
   • Baris 4: 1 XNOR 1 = 1.

semua gerbang sesuai dengan prinsip gerbang logika dan tabel kebenarannya.

7. Link Download [Kembali]

        video praktikum [klik di sini]

         Datasheet NOT [klik di sini]

         Datasheet AND [klik di sini]

         Datasheet OR [klik di sini]

         Datasheet XOR [klik di sini]

         Datasheet NAND [klik di sini]

         Datasheet NOR [klik di sini]

         Datasheet XNOR [klik di sini]
