    Bahan Presentasi Mata Kuliah  ELEKTRONIKA OLEH : Johandry Syahputra 2210952039 Dosen Pengampu : Dr.Darwison,M.T Referensi :  a. Darwison, 2010, ”TEORI, SIMULASI DAN APLIKASI ELEKTRONIKA ”,     Jilid 1, ISBN: 978-602-9081-10-7, CV Ferila, Padang  b. Darwison, 2010, ”TEORI, SIMULASI DAN APLIKASI ELEKTRONIKA ”,     Jilid 2,  ISBN: 978-602-9081-10-8, CV Ferila, Padang  c. Robert L. Boylestad and Louis Nashelsky, Electronic Devices and Circuit Theory, Pearson, 2013  d. Jimmie J. Cathey, Theory and Problems of Electronic Device and Circuit, McGraw Hill, 2002. e. Keith Brindley, Starting Electronics, Newness 3rd Edition, 2005 f. Ian R. Sinclair and John Dunton, Practical Electronics Handbook, Newness, 2007. g. John M. Hughes, Practical Electronics: Components and Techniques, O’Reilly Media, 2016.

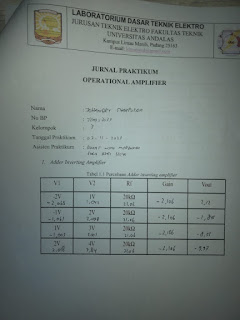

[KEMBALI KE MENU SEBELUMNYA] DAFTAR ISI 1. Jurnal 2. Prinsip Kerja 3. Video Percobaan 4. Analisa 5. Video Penjelasan   6. Download File   1. Jurnal [Kembali] Perhitungan Dan Jurnal  Adder Non Inverting Amplifier 2. Prinsip Kerja [Kembali] Pada percobaan ini, nilai tegangan input yang diberikan dari V1 dan V2 dialirkan menuju line input penguat adder non inverting berturut-turut melalui R1, R2. Pada percobaan ini menggunakan besaran Resistor referensi (Rf) yang telah ditetapkan pada jurnal sebesar 20k ohm.Besarnya penguatan tegangan (Av) pada rangkaian penguat penjumlah non-inverting diatas di atur oleh Resistor feedback (Rf) dan resistor inverting (Ri), sehingga dapat dirumuskan sebagai berikut : Besarnya tegangan output (Vout) dari rangkaian adder/penjumlah non inverting di atas dapat dirumuskan sebagai berikut. Besarnya penjumlahan sinyal masukan tersebut bernilai positif karena penguat operasional dioperasikan pada mode non membalik (non invert...

[KEMBALI KE MENU SEBELUMNYA] DAFTAR ISI 1. Jurnal 2. Prinsip Kerja 3. Video Percobaan 4. Analisa 5. Video Penjelasan   6. Download File   1. Jurnal [Kembali] 2. Prinsip Kerja [Kembali] Pada percobaan ini, nilai tegangan input yang diberikan dari  V1 dan V2 dialirkan menuju line input penguat inverting berturut-turut melalui R1, R2. Pada percobaan ini menggunakan besaran Resistor referensi (Rf) yang telah ditetapkan pada jurnal sebesar 20k ohm. Besarnya tegangan output (Vout) dari rangkaian adder/penjumlah inverting diatas dapat dirumuskan sebagai berikut. Besarnya penjumlahan sinyal input tersebut bernilai negatif karena penguat operasional dioperasikan pada mode membalik (inverting). Sinyal keluaran yang dihasilkan dari rangkaian adder inverting ini membalik dengan beda fasa sebesar 180 derajat. 3. Video Percobaan [Kembali] 4. Analisa [Kembali] 1. Analisa prinsip kerja dari rangkaian adder inverting amplifier berdasarkan nilai yang didapatkan dar...
